Produits SECURITE
Plate-forme PTE-C

  • Partager cette page sur

Une fois encore, Sateco prouve son rôle de précurseur dans le secteur de la construction avec une nouvelle conception qui allie à la fois performances techniques, sécurité et confort d’utilisation.

La plateforme PTE, un modèle de réactivité.

Après un premier prototype présenté au salon Intermat en avril 2012, Sateco a déployé toute son efficacité pour mettre en oeuvre la PTE sur un premier chantier de grande envergure en novembre 2012, soit seulement 6 mois pour la concrétisation du projet (finalisation, commercialisation, installation...).

Documentation technique

Consultez et téléchargez les fiches techniques et fiches de montage :

Videos associées

  • Plateforme PTE Sateco - Plate-forme de travail en encorbellement







Plateforme PTE

Plateforme PTE

ERGONOMIE BIEN PENSÉE

ERGONOMIE BIEN PENSÉE

SECURITE OPTIMISEE, POUR TRAVAILLER EN TOUTE SERENITE

SECURITE OPTIMISEE, POUR TRAVAILLER EN TOUTE SERENITE

CONFORT D’UTILISATION

CONFORT D’UTILISATION

INSTALLATION RAPIDE POUR GAGNER DU TEMPS SUR LES CHANTIERS

INSTALLATION RAPIDE POUR GAGNER DU TEMPS SUR LES CHANTIERS

ROBUSTESSE INEGALEE

ROBUSTESSE INEGALEE

Cette innovation signée Sateco a été optimisée pour le confort et la sécurité des utilisateurs

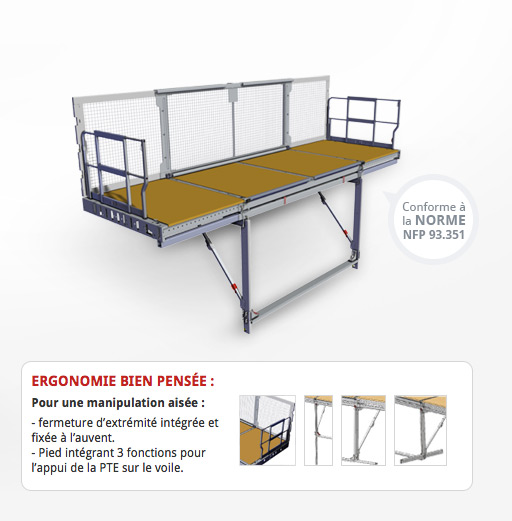

ERGONOMIE BIEN PENSÉE
Fermeture d'extrémité intégrée et fixée à l'auvent
Pied intégrant 3 fonctions pour l'appui de la PTE sur le voile

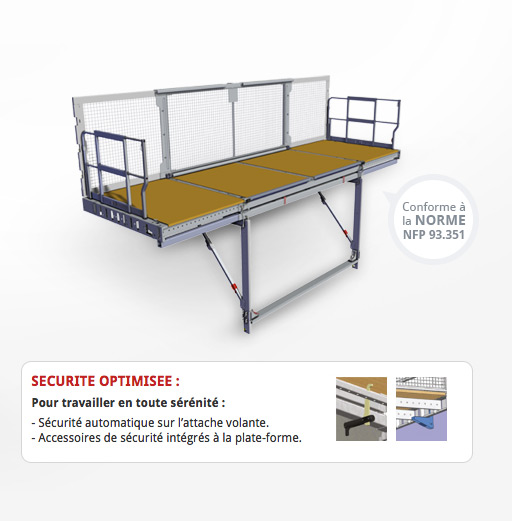

SECURITE OPTIMISEE, POUR TRAVAILLER EN TOUTE SERENITE
Sécurité automatique sur l'attache volante
Accessoires de sécurité intégrés à la plate-forme

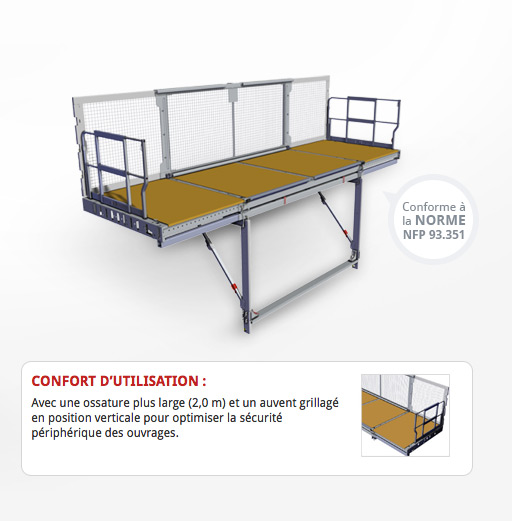

CONFORT D’UTILISATION
Avec une ossature plus large (2,0 m) et un auvent grillagé en position verticale pour optimiser  la sécurité périphérique des ouvrages.

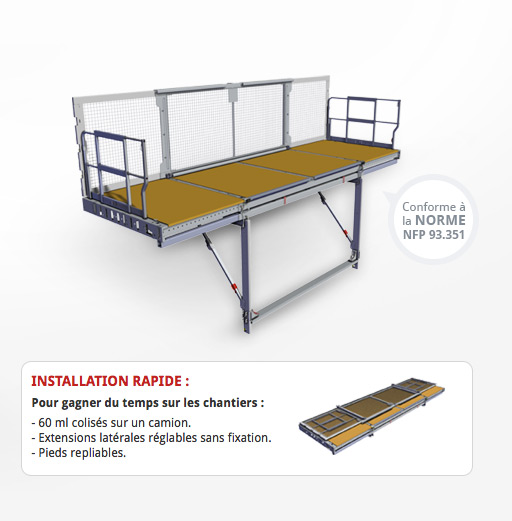

INSTALLATION RAPIDE POUR GAGNER DU TEMPS SUR LES CHANTIERS
60 ml colisés sur un camion
Extensions latérales réglables sans fixation
Pieds repliables

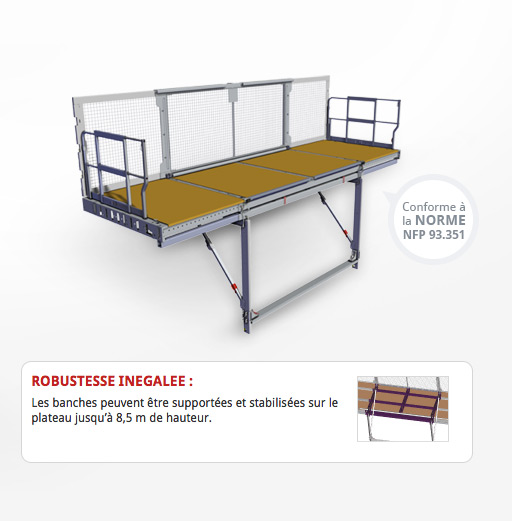

ROBUSTESSE INEGALEE
Les banches peuvent être supportées et stabilisées sur le plateau jusqu'à 8,5 m de hauteur.

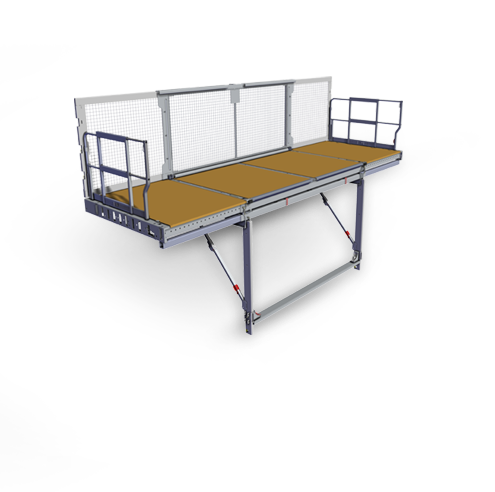

Caractéristiques techniques Plateforme PTE

Caractéristiques techniques Plateforme PTE

AUVENT VERTICAL

AUVENT VERTICAL

FERMETURE D’EXTRÉMITÉ

FERMETURE D’EXTRÉMITÉ

LA SÉCURITE INTÉGRÉE

LA SÉCURITE INTÉGRÉE

STRUCTURE RENFORCÉE

STRUCTURE RENFORCÉE

BOISAGE DES EXTENSIONS SANS CLOUS NI VIS

BOISAGE DES EXTENSIONS SANS CLOUS NI VIS

UN PIED, 3 FONCTIONS

UN PIED, 3 FONCTIONS

POINTS D’ACCROCHAGE INTEGRÉS

POINTS D’ACCROCHAGE INTEGRÉS

PROFIL D’APPUI SUPPORT FILANT

PROFIL D’APPUI SUPPORT FILANT

EXTENSION ARRIÈRE FIXATION PAR VIS

EXTENSION ARRIÈRE FIXATION PAR VIS

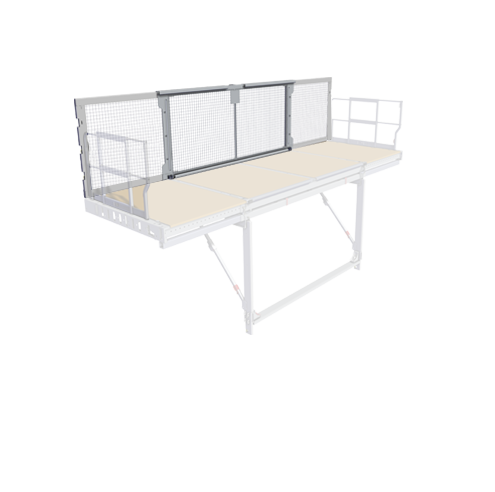

AUVENT VERTICAL
Auvent grillagé en position verticale

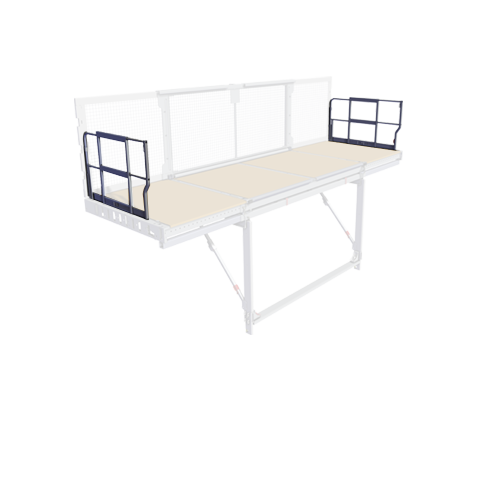

FERMETURE D’EXTRÉMITÉ
Intégrée et fixée à l’auvent.

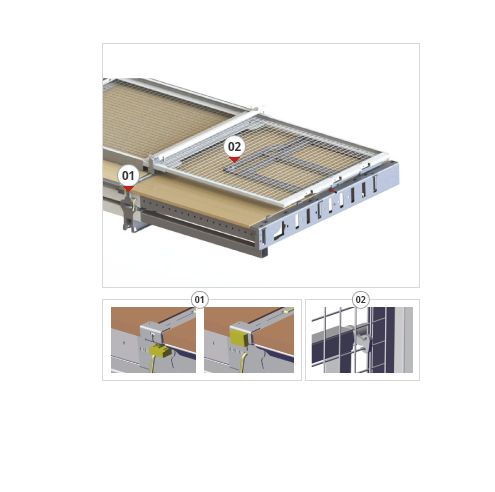

LA SÉCURITE INTÉGRÉE
- Fermeture fixée à l’auvent lors du repliage avec décalage par rapport à la rive pour limiter les accrochages.
- Composants assemblés par broches imperdables.
- Butée de ferme repliable (intégrée en série) pour stabilisation jusqu’à 4.30m de hauteur de banches maxi.

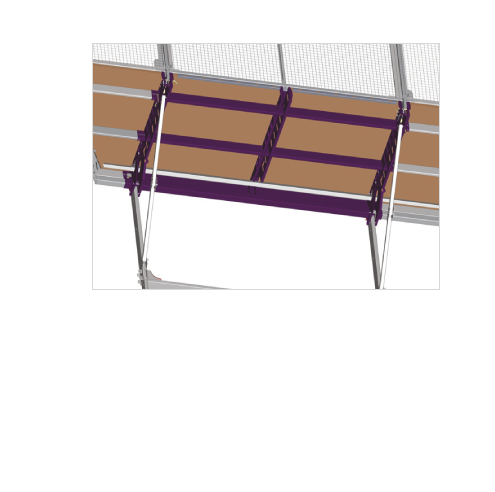

STRUCTURE RENFORCÉE
Ferme centrale présente uniquement sur le module M3. Elle permet une reprise de banches de 8.50m de hauteur par l’adjonction d’une ferme complémentaire.

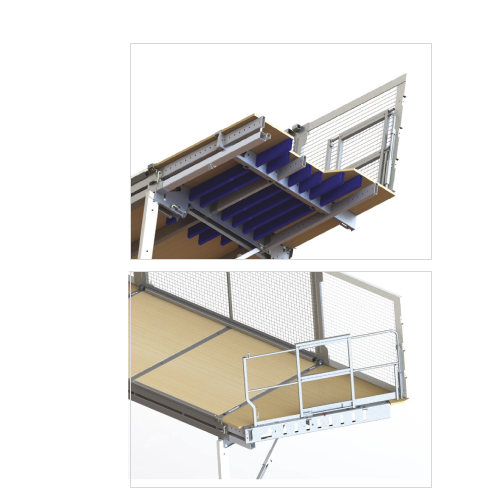

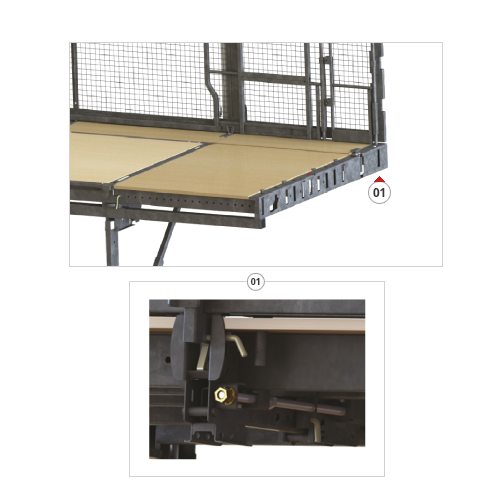

BOISAGE DES EXTENSIONS SANS CLOUS NI VIS
La rive permet les mises en formes les plus courantes de l’extension sans découpe supplémentaire avec une modularité angulaire de 30° coté voile ou coté auvent.

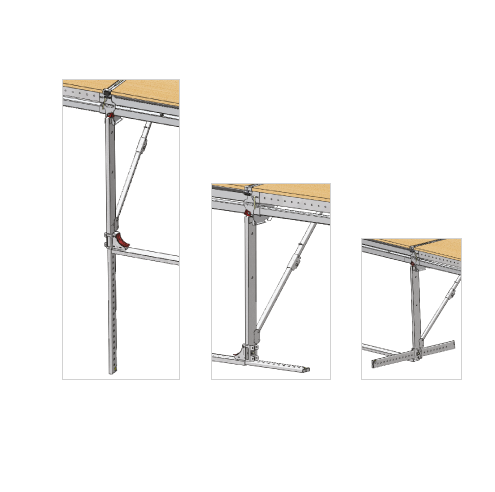

UN PIED, 3 FONCTIONS
- Lisse basse reprenant 1500daN et permettant d’échapper les pieds dans les ouvertures.
- Les pieds sont munis d’extensions verticales modulables pour une utilisation en extension longitudinale ou transversale.

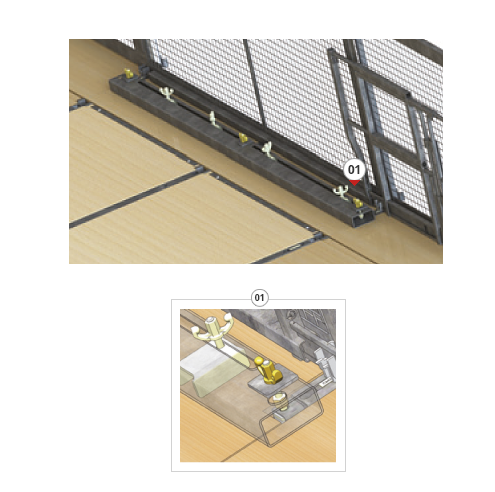

POINTS D’ACCROCHAGE INTEGRÉS
Pour la stabilisation des banches

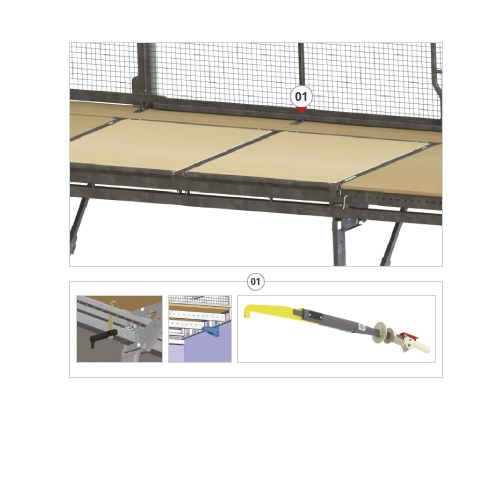

PROFIL D’APPUI SUPPORT FILANT
Pour une liberté optimale de positionnement des attaches volantes.
La plate-forme PTE s’utilise avec toute la gamme des attaches volantes SATECO et l’AVRI (Attache Volante positionnable à partir de l’intérieur du bâtiment).
EXTENSION ARRIÈRE FIXATION PAR VIS
Réglage de 0,2 à 0,5m
OSSATURE PLUS LARGE
2,00m pour faciliter la circulation des utilisateurs
Plate-forme PTE

Plate-forme PTE

Les modules

Les modules

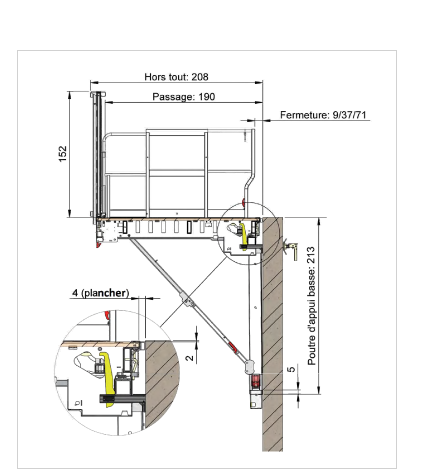

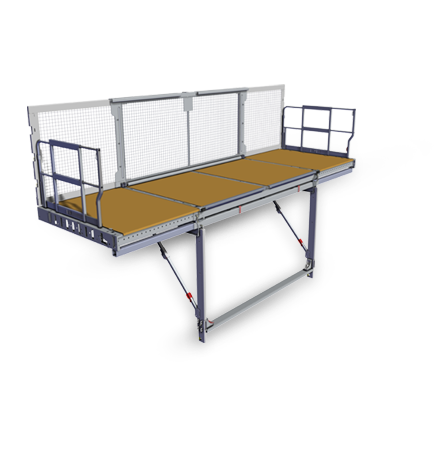

DIMENSIONS SANS EXTENSION ARRIÈRE

DIMENSIONS SANS EXTENSION ARRIÈRE

DIMENSIONS AVEC EXTENSION ARRIÈRE

DIMENSIONS AVEC EXTENSION ARRIÈRE

EMPILAGE MODULE 2M

EMPILAGE MODULE 2M

EMPILAGE MODULE 2,50M

EMPILAGE MODULE 2,50M

  • LES MODULES
  • DIMENSIONS SANS EXTENSION ARRIÈRE

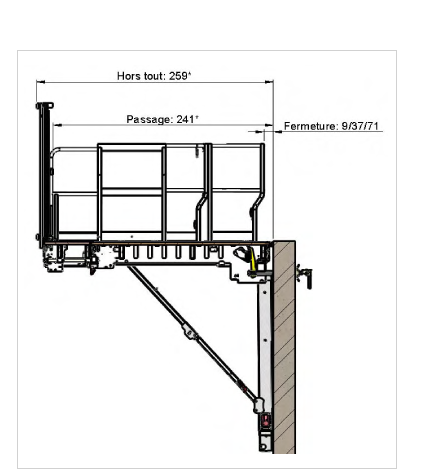

  • DIMENSIONS AVEC EXTENSION ARRIÈRE

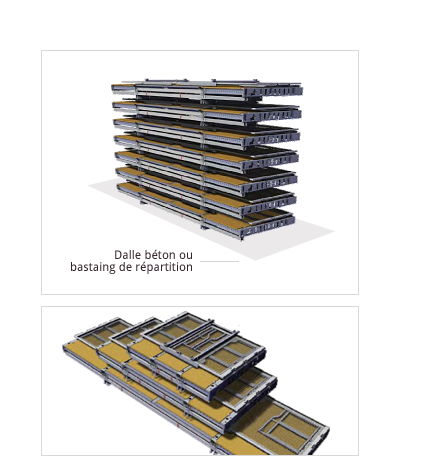

EMPILAGE MODULE 2M
- Empilage ferme sur ferme sur 7 niveaux maxi, sauf M1 sur 4 niveaux maxi.
- Possibilité de coliser plusieurs types de modules sans contrainte de fermes.

Attention à respecter l’équilibre de l’ensemble :
  • Empiler les PTE sur la partie centrale des auvents uniquement
  • Empiler les PTE de manière pyramidale
  • Ne pas créer de porte à faux

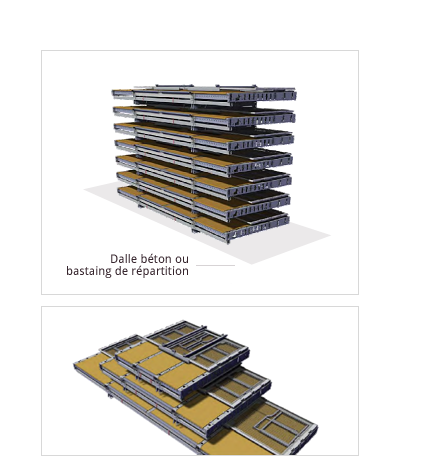

EMPILAGE MODULE 2,50M
- Empilage ferme sur ferme sur 7 Niveaux Maxi. Sauf M1 sur 4 niveaux maxi.
- Possibilité de coliser plusieurs types de modules sans contrainte de fermes.

Attention à respecter l’équilibre de l’ensemble :
  • Empiler les PTE sur la partie centrale des auvents uniquement
  • Empiler les PTE de manière pyramidale
  • Ne pas créer de porte à faux
